微型喷雾干燥机 OM-MN-500

所属分类: 小型喷雾干燥机 | 发布日期:2025-05-15 11:05:11

微型喷雾干燥机设备原理描述: 微型喷雾干燥机 实验室台式喷干机 OM-MN-500经过前道工序处理后的料液利用蠕动泵送至干燥室上方的雾化器,将料液均匀地雾化为极微米雾滴群,进入干燥室内,气体进入加热系统,被加...

产品详情

微型喷雾干燥机设备原理描述:

微型喷雾干燥机 实验室台式喷干机 OM-MN-500经过前道工序处理后的料液利用蠕动泵送至干燥室上方的雾化器,将料液均匀地雾化为极微米雾滴群,进入干燥室内,气体进入加热系统,被加热至工艺所需的温度,经热风管道均匀进入干燥室,与雾滴群接触后高温固化,热解成产品,干燥后的成品随同尾气经出风管送至旋风分离器进行气固分离 ,成品回收。

微型喷雾干燥机工艺要求:

1、溶剂:水。

3、处理量:最大500-1000ml/H(根据含固量)。实验最小进料量20ml。

4、干粉回收率 ≥约90%(根据物料特性)

5、产品残余含湿量 ≤2-5%

6、电器控制:PLC系统编程,控制程序编入,触摸屏操作系统。

7、设备系统: 正压状态

微型喷雾干燥机设备结构:

1、本设备整机采用SUS304不锈钢制造。

2、彩色大触摸屏操作,控制程序编入,全自动控制和手动控制相结合,中文面板,实验参数屏幕自设定。

3、实时调控PID恒温控制技术,控温准确,加热控温精度±1℃。

4、喷雾干燥室及收集装置采用高硼硅制造,整个喷雾干燥实验进程可观看。(或选择不锈钢制造)

5、二流体喷雾的雾化结构,喷头采用SUS316L材料制造,喷粉的颗径呈正态分布,雾化粒径D50(5-10μm)以下,可根据压力调节雾化粒径。

6、进料量可通过进料蠕动泵调节。

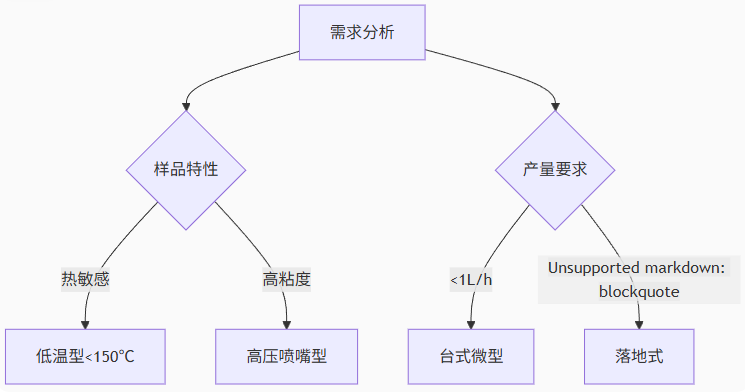

选型决策树

关键性能指标

  • 蒸发能力:0.5-5L/h(实验室级)

  • 进风温度:80-300℃可调(精度±1℃)

  • 雾化方式:

微型喷雾干燥机技术参数

(1)  进风温度:250℃可调,出风温度30-140℃。

(2)  平均干燥时间:1.0~1.5S

(3)  温度传感器:PT-100热电偶。

(4)  电加热器:约4KW。

(5)  整机功率:约4.5kw。

(6)  雾化器:二流体雾化结构,喷嘴口径1.0mm。

(7)  喷雾调节范围:0-0.3 MPa(建议0.1-0.2 MPa)。

(8)  进料方式:蠕动泵进料进料管:硅胶蠕动管。

(9)  喷雾用空气连接口径:外径6mm气管。

(10)喷头液滴雾化:压缩空气。

(11)成品收料瓶:500ml。

(12)风机:风量2.3立方每分钟

(13)外形尺寸:1090(W)X595(D)X894(H)mm。

(14)电箱散热:无刷DC马达风扇扇热。

(15)除尘方式:东丽滤芯除尘。

(16)蒸发量:500-1000ml/H。

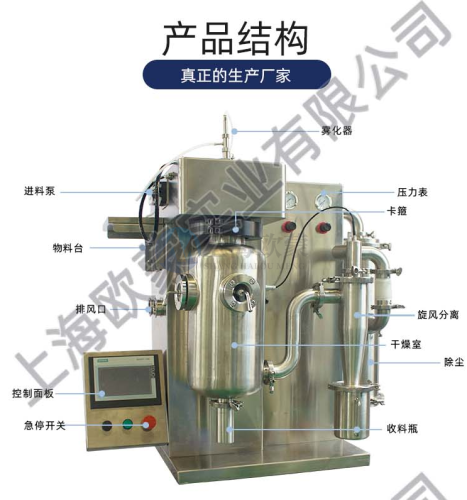

微型喷雾干燥机结构图

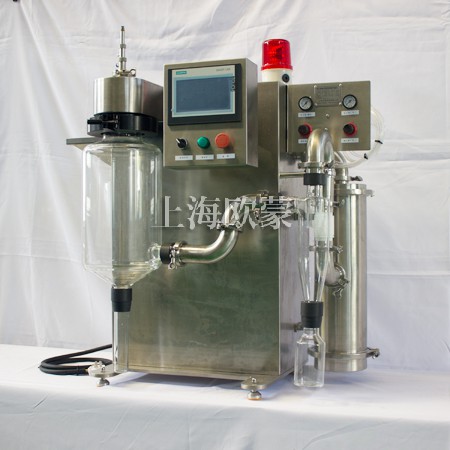

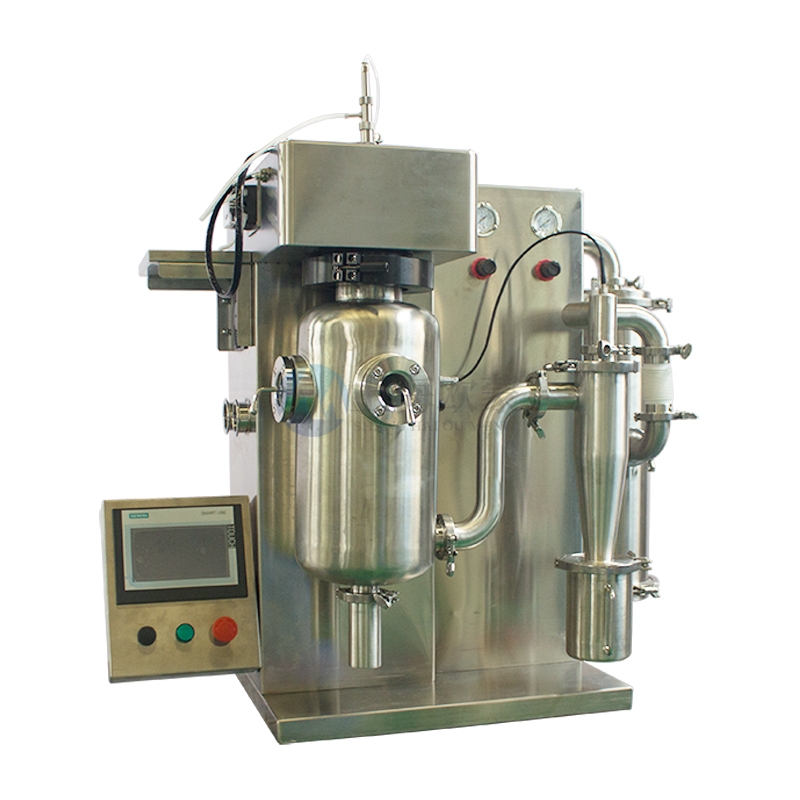

微型喷雾干燥机 实验室台式喷干机 OM-MN-500

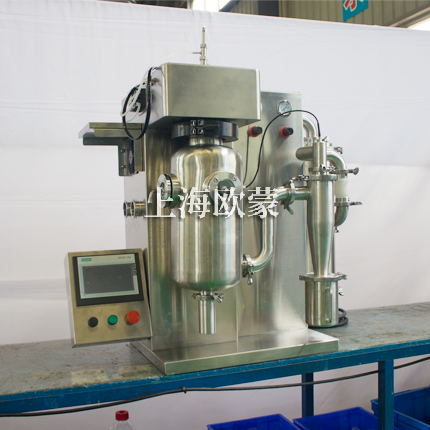

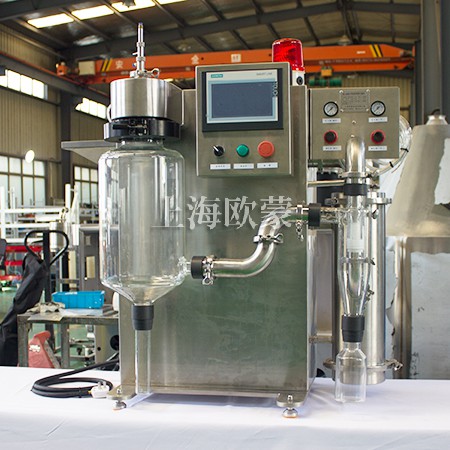

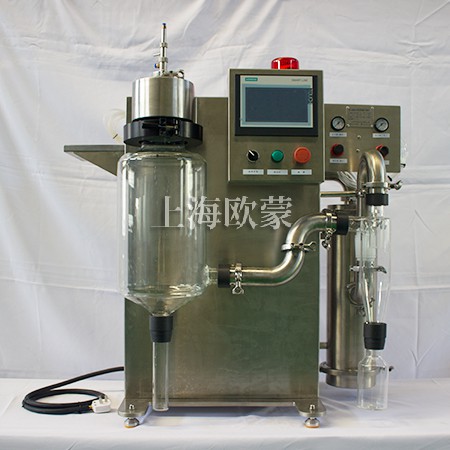

微型喷雾干燥机图片展示:

微型喷雾干燥机 实验室台式喷干机 OM-MN-500微型喷雾干燥机 实验室台式喷干机 OM-MN-500

微型喷雾干燥机 实验室台式喷干机 OM-MN-500微型喷雾干燥机 实验室台式喷干机 OM-MN-500
